Topfroller von Anthratec

Der Topfroller auch bekannt als Universalrollgerät sowie Trommelmühle und Kugelmühle dienen zur Aufbereitung von verschiedenen Materialien und Massen um diese anschließend der jeweiligen Weiterverarbeitung zukommen zu lassen.

KLeine Topfroller Typ TR5

Topfroller-TR5



Rundbehälter bis 5 Liter Ø40 bis Ø240 mm.

Aufbau:
Maschinengestell aus besonders stabilem Aluminium zusätzlich mit gummigedämpften Maschinenfüßen.
Schutzeinrichtung bestehend aus einem Eingriffschutz von unten und einem Klappdeckel aus hochwertigen Edelstahl. Dieser wird zudem elktrisch überwacht. Zwei Gelagerte und mit Polyurethan beschichtete Walzen mit variabel einstellbaren Abstand zueinander. Der Antrieb erfolgt über einen wartungsarmen Keilriemen. Somit ist die Maschine für unterschiedliche Rundbehälter geeignet.

Maschinenmerkmale:
Rundbehälter bis ca. 5 Liter z.B. Ø40 bis Ø240 mm, max. 25 Kg belastbar.
Drehzahl bei 5 Liter Topf ca. 85 U/min bzw. nach Vereinbarung.
Motordaten 0,12 kW, 50 Hz, 230 V.
Hauptschalter EIN/AUS mit Zuleitung und zusätzlich mit Schuko-Stecker (230V).
Abmessungen L/B/H in cm ca. 60/40/40, Gewicht ca. 35 Kg.
CE-Kennzeichnung mit Dokumentation nach der aktuellen Maschinenrichtlinie.
Made in Germany

Optional erweiterbar:
Frequenzumrichter – Stufenlos regelbare Drehzahl nach Vereinbarung.

Timer – dabei läuft die voreingestellte Zeit max. 99h/59min rückwärts und die Maschine schaltet sich somit selbstständig ab.

Zeitschaltuhr – Automatikbetrieb daher Maschinenstart und stopp nach voreingestellter tatsächlicher Uhrzeit.

Maschinenuntergestell – außerdem mit integrierter elektrischen Anlage, Arbeitshöhe der Walzen ca. 80 cm.

Rollen – Maschinenuntergestell zusätzlich mit z.B. zwei Lenk- und Bockrollen.

Größere Ausführung – Walzenlänge 600 mm und zusätzlich einem stärkeren Motor.

Standard Topfroller Typ TR12 und TR20

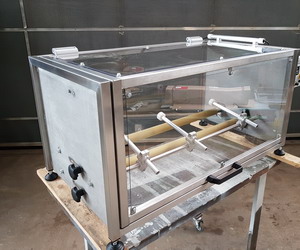

Topfroller TR12 Rundbehälter bis 20 Liter Ø400 mm.

Aufbau:
Vorteilhaftes Maschinengestell aus Aluminiumprofilen dadurch ist die Maschine sehr vibrationsarm, korrosionsbeständig und langlebig.
Die zwei Seitenteile und die Zugstange bestehen aus Edelstahl (1.4301) zusätzlich mit nivellier baren und rutschsicheren Maschinenfüßen.
Zwei gelagerte und beschichtete Walzen aus Polyurethan, eine mit Direktantrieb durch einen Getriebemotor und die freilaufende Walze kann variabel im Abstand für unterschiedliche Mahltopfgrößen eingestellt werden.

Maschinenmerkmale:
Rundbehälter bis ca. 10/15 Liter z.B. Ø80 bis Ø400 mm, max. 190 Kg belastbar. Außerdem ist eine Aufnahme von mehreren Rundbehältern gleichzeitig durch eine Walzenlänge von ca. 1000 mm möglich. Alle Behälter werden durch mehrere Abstandshalter positioniert.
Feste Motordrehzahl, Hauptschalter EIN/AUS mit Zuleitung und CEE-Stecker.
Bruchfeste Makrolonscheiben sorgen zudem für einen zusätzlichen Arbeitsschutz und sehr guten Einblick in die Maschine.
Der Klappdeckel wird zusätzlich elektrisch überwacht, um einen Eingriff in die laufende Maschine zu verhindern.
Die Elektrische Schaltanlage mit allen nötigen Bedienelementen, befindet sich an der Maschinenseite.
Motordaten 0,37/0,55 kW, 50 Hz, 230 V.
Abmessungen L/B/H in cm ca. 150/55/90 cm, Gewicht ca. 88 Kg.
CE-Kennzeichnung mit Dokumentation nach der aktuellen Maschinenrichtlinie.
Made in Germany

Topfroller-TR20u

Optional erweiterbar

Frequenzumrichter – dadurch Stufenlos regelbare Drehzahl. Bzw. nach Vereinbarung.

Timer – dabei läuft die voreingestellte Zeit max. 99h/59min rückwärts und die Maschine schaltet sich somit selbstständig ab.

Zeitschaltuhr – Automatikbetrieb daher Maschinenstart und stopp nach voreingestellter tatsächlicher Uhrzeit.

Maschinenuntergestell – mit Ablagefläche aus Kunststoff dadurch ergibt sich eine Arbeitshöhe der Walzen von ca. 70 cm.

Rollen – Maschinenuntergestell zusätzlich mit z.B. zwei Lenk- und Bockrollen.

Verstärkte Ausführung TR20 – Ausgestattet mit stärkeren Motor zudem zusätzlich mit mehr nutzbare Walzenlänge und deutlich höhere Gewichtsaufnahme der Walzen. Sodass größere Behälterdurchmesser bis ca. Ø 400 mm möglich sind. Bzw. größere Behälterdurchmesser nach Vereinbarung.

Nutzbare Walzenlänge – bis ca. 2000 mm möglich.

Edelstahl – somit Maschinengestell und Rahmen komplett aus V2A Edelstahl 1.4301.

ATEX Zulassung – somit für gefährliche Arbeitsumgebungen (Explosionsschutz nach ATEX).

Mehrstöckige Topfroller Typ TR12 und TR20

Topfroller vier EtagenAufbau und Maschinenmerkmale entsprechen den Standard Topfroller jedoch sind hier zusätzliche Produktionsebenen vorhanden. Mehrstöckiges Maschinengestell entweder mit zwei drei oder vier Produktionsebenen. Standartausführung mit einem Motor und einer elektrischen Steuereinheit  für alle Ebenen.

Optional erweiterbar:
Motor – jede Ebene einzeln und unabhängig schalt- und steuerbar dadurch sehr vielseitig anwendbar.

Frequenzumrichter – dadurch Stufenlos regelbare Drehzahl. Nach Anforderungen.

Timer – dabei läuft die voreingestellte Zeit max. 99h/59min rückwärts und die Maschine schaltet sich somit selbstständig ab.

Zeitschaltuhr – Automatikbetrieb daher Maschinenstart und stopp nach voreingestellter tatsächlicher Uhrzeit.

Verstärkte Ausführung TR20 – Ausgestattet mit stärkeren Motor zudem zusätzlich mit mehr nutzbare Walzenlänge und deutlich höhere Gewichtsaufnahme der Walzen. Sodass größere Behälterdurchmesser bis ca. Ø 400 mm möglich sind.

Nutzbare Walzenlänge – bis ca. 2000 mm möglich.

Edelstahl – somit Maschinengestell und Rahmen komplett aus V2A Edelstahl 1.4301.

ATEX Zulassung – somit für gefährliche Arbeitsumgebungen (Explosionsschutz nach ATEX).

Topfroller mit Schallschutz-Einhausung

Der Schallschutz befindet sich an allen sechs Seiten der Maschine. Topfroller mit einer Ebene sind mit einen nach oben zu öffnenden Klappdeckel versehen. Mehrstöckige Maschinen sind mit zwei nach vorne zu öffnenden Türen ausgestattet.
– Der Schallpegel vom Mahltopf wird dadurch um ca. 30 dB(A) gesenkt.

Topfroller zwei Ebenen Schallschutz     Topfroller 3 Etage Schallschutz    Topfroller-TR12u-Schallschutz

Besonderheiten aller Topfroller

Alle Drehstrommotoren befinden sich auf dem neusten Stand der Technik.
Sodass die in Kraft getretene Verordung (EU) 2019/1781 ab dem 01.07.2021 zur Ökodesign- Richtlinie 2009/125/EG erfüllt werden.

Zukunftssicherheit aller Topfroller durch Optimierung und Energieeffizienz

Alle elktrisch regelbare Maschinen sind mit einer Siemens Steuerung versehen
Sehr laufruhig und somit vibrationsarm
Sehr wartungsarm und daher geringe Unterhaltskosten
Schnelle Amortisation
Eigene Konstruktionsabteilung dadurch jeder Maschinentyp individuell nach Kundenwunsch änder- und erweiterbar
Kostenlose Auslegung Ihrer Maschine
Eigene Konstruktion u. Fertigung – Made in Germany
