Topfroller - das Original

Wir bauen Ihre Maschine!

  • Topfroller auch bekannt als Walzenstuhl oder Universalrollgerät sowie Trommelmühle und Kugelmühle dienen zur Aufbereitung von verschiedenen Materialien und Massen um diese anschließend der jeweiligen Weiterverarbeitung zukommen zu lassen.
  • Diese Maschinen bestehen aus zwei Wellen die beidseitig gelagert sind auf dehnen geeignete Mahltöpfe aufliegen und von der angetriebenen Welle in Rotation versetzt wird. Die unterschiedlichen Materialien werden dann, je nach Drehzahl, durch die sogenannte Kaskadenbewegung (abrollen der Mahlkugeln) oder Kataraktbewegung (Mahlkugeln fallen hinunter) in die jeweils gewünschte Feinheit vermahlen.
  • Sämtliche Maschinen und Geräte zum mahlen und mischen werden an den jeweiligen speziellen Verwendungszweck ihren individuellen Anforderungen gestellt.
  • Topfroller dienen zur Nass- und Trockenvermahlung verschiedenster Materialien und Stoffen für die unterschiedlichsten Industriezweige. Dabei kann die Vermahlung in jede gewünschte Feinheit erzeugt werden. Der Topfroller ist für den Einsatz in Laboratorien, Versuchsanlagen und Kleinproduktion optimal geeignet.
  • Diskontinuierliche Vermahlung (Chargenbetrieb)

Topfroller Typ   TR5  ;   TR5-t

Topfroller TR5 oder TR8 Topfroller TR5 oder TR8 mit Untergestell

Beschreibung

• Maschinengrundplatte aus Aluminium mit Gummigedämpften Maschinenfüßen.
• Feste Drehzahl - Hauptschalter EIN/AUS mit Zuleitung und CEE-Stecker.
• Gelagerte und beschichtete Walzen aus Polyurethan mit variabel einstellbaren Abstand.
   für unterschiedliche Mahltopfgrößen (ca. Ø50mm bis Ø240mm)
   hohe Belastbarkeit bei einer Länge von 400mm.
• Schutzeinrichtung mit einem Klappdeckel, dieser wird elktr. überwacht.

Optional

• Stufenlos regelbare Drehzahl durch Frequenzumrichter.
• Timer (dabei läuft die voreingestellte Zeit max. 99h/59min rückwärts und die
   Maschine schaltet sich selbstständig ab) im separaten Schaltschrank.
• Maschinenuntergestell aus rostfreien Edelstahl V2A mit integrierter elektrischen
   Anlage, Höhe der Walzen ca. 80cm, wählbar Maschinenuntergestell zusätzlich mit Rollen.
• Größere Ausführung Topfroller Typ Tr8 und TR8-t (t= mit Maschinenuntergestell und
   zusätzlich integrierte Elektrische Schaltanlage), gleichzeitige Aufnahme mehreren
   Mahltöpfen möglich, höher belastbare Walzen bei einer Länge von 600mm.

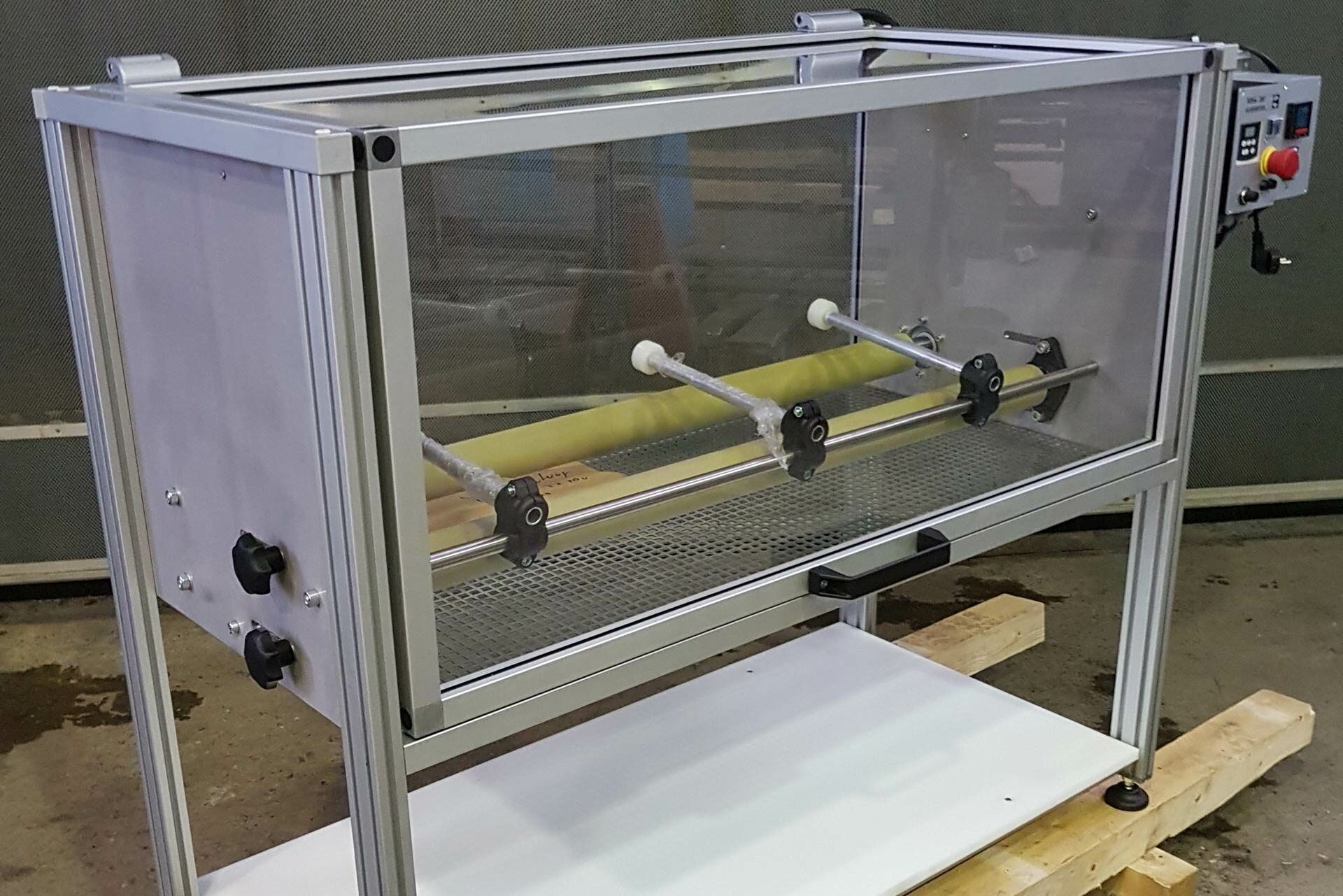

Topfroller Typ   TR12   ;   TR12-t   ;   TR12-2

Topfroller TR12 oder verstaerkt TR20 von topfroller.de Topfroller TR12 oder verstaerkt TR20 mit Untergestell von topfroller.de Topfroller TR12 oder verstaerkt TR20 zwei Etagen von topfroller.de

Beschreibung

• Vorteilhaftes Maschinengestell aus Edelstahl (1.4301) V2A, dadurch erhält die Maschine
   ein höheres Eigengewicht und erreicht dadurch die nötige Standfestigkeit um den
   rotierenden Behältern entgegen zu wirken, bestehend aus zwei Seitenteilen
   mit Grundgestell aus rostfreien Edelstahl V2A mit nivellier baren und
   rutschsicheren Stellfüßen.
• Zwei gelagerte und beschichtete Walzen aus Polyurethan, eine mit Direktantrieb durch
   einen Getriebemotor und die freilaufende Walze kann variabel im Abstand
   für unterschiedliche Mahltopfgrößen (ca. Ø100 mm bis Ø380 mm)
   eingestellt werden, hohe Belastbarkeit bei einer nutzbaren Walzenlänge von 960 mm.
• Feste Drehzahl, Hauptschalter EIN/AUS mit Zuleitung und CEE-Stecker
   (Behälterdurchmesser Ø340mm ca. 51 U/min, Behälterdurchmesser Ø200 mm ca. 86 U/min).
• Gleichzeitige Aufnahme mehrerer Mahltöpfen möglich Positionierung durch mehrere
   Abstandshalter.
• Schutzeinrichtung aus Edelstahl V2A und Polykarbonat mit zwei Türen
   beide Türen werden elktr. überwacht.
• Elektrische Anlage ist an der Maschinenseite über dem Motor montiert.

Optionen

• Ausstattung mit Frequenzumrichter ermöglicht eine stufenlose Drehzahlregelung.
• Timer (dabei läuft die voreingestellte Zeit max. 99h/59min rückwärts und die
   Maschine schaltet sich selbstständig ab) im separaten Schaltschrank.
• Maschinenuntergestell aus rostfreien Edelstahl V2A mit Ablagefläche.
   aus Kunststoff (PP), Höhe der Walzen ca. 70cm, wählbar zusätzlich mit Rollen.
• Maschinengestell mit zwei oder mehreren Produktionsebenen möglich.
• Motor für jede Ebene einzeln, dadurch jeder Antrieb auch getrennt steuerbar möglich.
• Verstärkte und größere Topfroller Typ TR20, TR20-t (t= mit Maschinenuntergestell
   und Ablagefläche) und TR20-2 (2= Maschine mit zwei Produktionsebenen). Ausgestattet
   mit stärkeren Motor(en), zusätzlich mehr nutzbare Walzenlänge und deutlich höhere
   Gewichtsaufnahme der Walzen sowie größere Behälterdurchmesser bis ca. Ø400 mm je
   Produktionsebene möglich.
• Nutzbare Walzenlänge bis 2000 mm möglich, belastbar ca. 250 Kg.

Bemerkung

• sehr laufruhig und vibrationsarm
• sehr wartungsarm
• schnelle Amortisation
• eigene Konstruktionsabteilung dadurch jeder Maschinentyp individuell nach
   Kundenwunsch änder- und eweiterbar

• © wir konstruieren, Sie produzieren!




H.N. Maschinen- u. Gerätebau GmbH

Tel:  +49 (0) 2622 - 8 19 13
Fax: +49 (0) 2622 - 8 33 50

Für unsere Kunden

  • Beratung durch Spezialisten
  • kurze Lieferzeiten
  • Termintreue
  • Service
